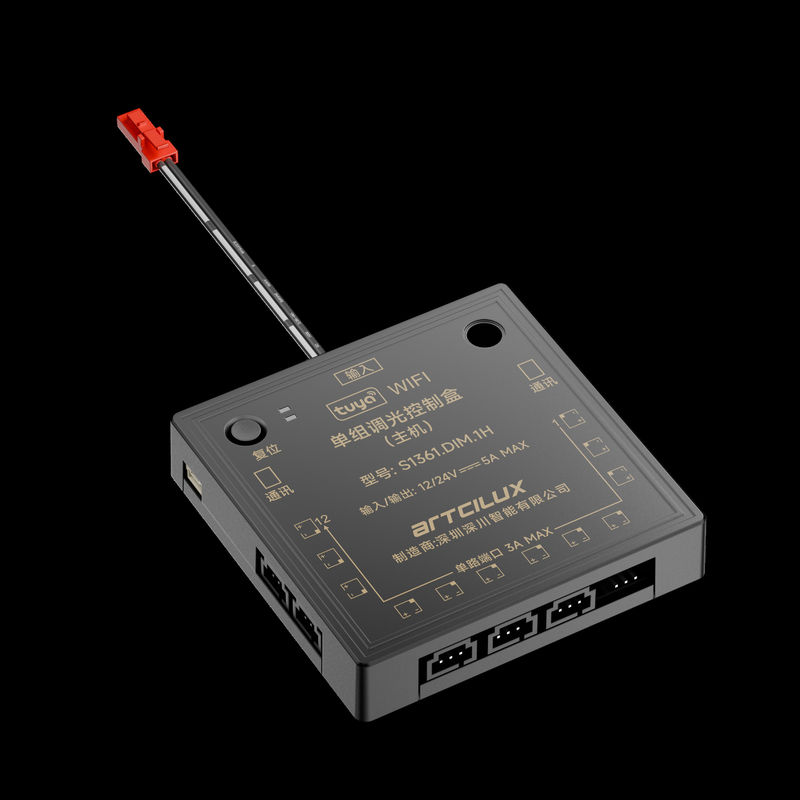

Control de atenuación LED inalámbrico de 2.4GHz montado en la superficie para altavoces inteligentes

(Sólo el controlador host tiene indicadores, y el esclavo no tiene indicadores)

1Botón de restablecimiento: se utiliza para poner el controlador en el estado establecido o restablecer el controlador. Presione el botón en 1s, y el controlador entra en el estado de ajuste;Presione y mantenga presionado durante más de 5S para restablecer el módulo WIFIPresione durante más de 10 segundos, el controlador restablece la configuración de fábrica de 2.4 GHz, todos los códigos de control remoto se borran y el WiFi se restablece.

Indicador azul: ((S1361.DIM.2S está sin este indicador) Descripción del indicador de estado Wi-Fi

Parpadeo rápido (500 ms): el dispositivo está esperando la distribución de red de una sola tecla;

Parpadeo prolongado (2S): el dispositivo espera que el punto de acceso se conecte a la red;

El dispositivo está configurado y el enrutador está conectado.

Apagado: el dispositivo está configurado y no está conectado ningún enrutador.

3 Indicador rojo verde: ((S1361.DIM.2S no tiene este indicador)

Verde:Enciende dentro de 30 segundos, o presiona el botón de restablecimiento dentro de 30 segundos, la luz verde está encendida, espera por 2.4GredDistribución Después de apagarlo y parpadear, hay una señal de comunicación inalámbrica.

Rojo:Luzes de falla, sobrecarga de salida del equipo o cortocircuito;

4Cable de entrada de energía: Utilice el rojo DuPont 2541 terminal masculino, se puede insertar en nuestro CA03 Aurora fuente de alimentación

5Acercamiento del perno: el controlador puede fijarse en el tablero con el perno suministrado.

Puerto de comunicación: conecte los controladores host y slave o conecte el botón de reinicio externo

7 Salida negro Dupont 2541 terminal femenino, conectado a negro Dupont 2541 terminal masculino tiras de temperatura monocromáticas.

3.1), el mando a distancia y un conjunto único de alineación de la luz: presionando brevemente el botón de restablecimiento, el dispositivo entra en el estado de ajuste,el anfitrión y el esclavo de S1361 se conectarán a la luz del primer grupo, el segundo grupo, el tercer grupo, el cuarto grupo, el quinto grupo, el cambio de ciclo de luz completa, a continuación, presione la tecla correspondiente del mando a distancia, la luz correspondiente se apagará tres veces,es decir, el emparejamiento de códigos es exitoso;

3.2), control remoto y múltiples grupos de alineación de la luz: por ejemplo, control remoto y el segundo y tercer grupos de alineación,Primero sigue el paso anterior y la alineación del segundo grupo será exitosa, luego presione el botón de reinicio para encender el tercer grupo de luces, y luego utilice el control remoto para encender el segundo grupo de luces,En este momento se encienden los grupos de luces segundo y tercero, presione la tecla de coincidencia del mando a distancia, los grupos de luces segundo y tercero se apagan tres veces, luego el mando a distancia se corresponde con los grupos de luces segundo y tercero;

3.3), eliminación del código de control remoto: la caja de control se encuentra en el estado de ajuste, mientras se presiona la tecla de ajuste y eliminación del control remoto, parpadea la luz verde, es decir,La limpieza del código ha sido exitosa..
